Schrittmotor Steuerung 1.5A pro Phase
Beschreibung:
Kompakte Mikroschritt-Leistungsendstufe 1.5A pro Phase
Bei sehr kleinem Bauraum und reduzierten Montageaufwand bietet die LE_1500 alle Funktionen
wie Mikroschritteinstellung bis ein Sechzentel Schritt für einen sehr resonanzarmen und ruhigen Lauf.
Sie arbeitet nach dem Takt/Richtungs-Prinzip.
Fast jede CNC - Software kann diese Karte direkt ansteuern.
Steuerungsarten:
- Betriebsspannung: 12 VDC bis 24 VDC
- Phasenstrom: 1.5 / Phase
- Stromeinstellung über Festwiderstand (Rstell)
- Betriebsart: Bipolar-Chopper-Driver
- Betriebsmodus: Halb-, Viertel-, Sechzentel Schritt
- Schrittfrequenz: 0 bis 50 kHz
- Aktivierung: immer
- Aktion: mit Hilfe von Takt- und Richtungssignal
- Temperaturbereich: 0 bis +45 Grad C
- Ab 1.0A Phasenstrom muss ein Ventilator angeschlossen werden.
- Das Netzteil sollte ein Ladekondensator von mindestens 10000uF besitzen.
- Anschlussart: über Schraubklemmen
- Gewicht: ca. 50g ohne Kühlkörper
- Größe: (85 * 55 * 30) mm

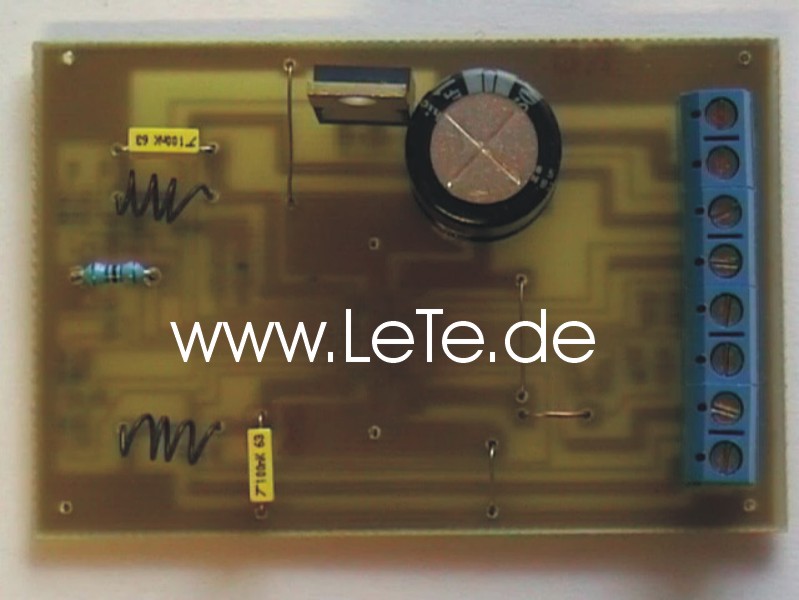

Schrittmotor Steuerung 2A pro Phase
Beschreibung:
Kompakte Mikroschritt-Leistungsendstufe 2A pro Phase
Bei sehr kleinem Bauraum und reduzierten Montageaufwand bietet die LE_2000 alle Funktionen
wie Mikroschritteinstellung bis Achtelschritt für einen resonanzarmen und ruhigen Lauf.
Sie arbeitet nach dem Takt/Richtungs-Prinzip.
Fast jede CNC - Software kann diese Karte direkt ansteuern.
Steuerungsarten:
- Betriebsspannung: 24 VDC bis 37 VDC
- Phasenstrom: 2A / Phase
- Stromeinstellung über Festwiderstände (Rstell)
- Betriebsart: Bipolar-Chopper-Driver
- Betriebsmodus: Voll- (1/1), Halb-, Viertel-, Achtelschritt
- Schrittfrequenz: 0 bis 50 kHz
- Aktivierung: 0V=aktiv
- Aktion: mit Hilfe von Takt- und Richtungssignal
- Temperaturbereich: 0 bis +45 Grad C
- Ab 0.8A Phasenstrom muss ein Ventilator angeschlossen werden.
- Das Netzteil sollte ein Ladekondensator von mindestens 10000uF besitzen.
- Anschlussart: über Schraubklemmen
- Gewicht: ca. 50g mit kleinen Kühlkörper
- Größe: (60 * 50 * 21) mm

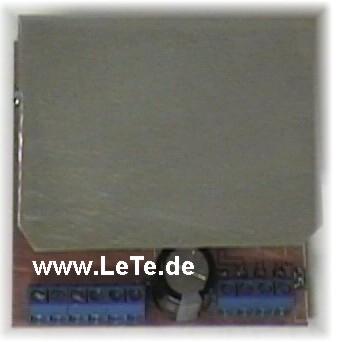

Schrittmotor Steuerung 3A pro Phase
Beschreibung:
Kompakte Mikroschritt-Leistungsendstufe 3A pro Phase
Bei sehr kleinem Bauraum und reduzierten Montageaufwand bietet die LE_3000 alle Funktionen
wie Mikroschritteinstellung bis 1/8 Schritt für einen resonanzarmen und sehr ruhigen Lauf.
Sie arbeitet nach dem Takt/Richtungs-Prinzip.
Fast jede CNC - Software kann diese Karte direkt ansteuern.
Steuerungsarten:
- Betriebsspannung: 24 VDC bis 55 VDC
- Phasenstrom: 3A / Phase
- Stromeinstellung über Festwiderstände (Rstell)
- Betriebsart: Bipolar-Chopper-Driver
- Betriebsmodus: 1/8 Mikroschritt
- Schrittfrequenz: 0 bis 50 kHz
- Aktivierung: 0V=aktiv
- Aktion: mit Hilfe von Takt- und Richtungssignal
- Temperaturbereich: 0 bis +45 GradC
- Das Netzteil sollte ein Ladekondensator von mindestens 10000uF besitzen.
- Anschlussart: über Schraubklemmen
- Gewicht: ca. 70g mit kleinen Kühlkörper
- Größe: (80 * 80 * 21) mm

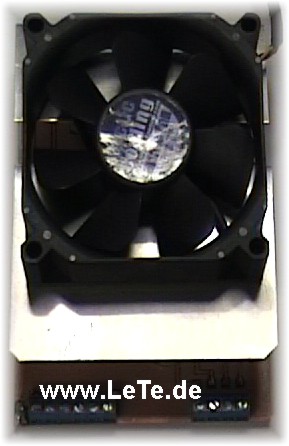

Schrittmotor Steuerung 6A pro Phase
Beschreibung:
Kompakte Mikroschritt-Leistungsendstufe 6A pro Phase
Bei sehr kleinem Bauraum und reduzierten Montageaufwand bietet die LE_6000 alle Funktionen
wie Mikroschritteinstellung bis 1/8 Schritt für einen resonanzarmen und sehr ruhigen Lauf.
Sie arbeitet nach dem Takt/Richtungs-Prinzip.
Fast jede CNC - Software kann diese Karte direkt ansteuern.
Steuerungsarten:
- Betriebsspannung: 20 VDC bis 55 VDC
- Phasenstrom: 6A / Phase
- Stromeinstellung über Festwiderstände (Rstell)
- Betriebsart: Bipolar-Chopper-Driver
- Betriebsmodus: 1/8 Mikroschritt
- Schrittfrequenz: 0 bis 50 kHz
- Aktivierung: 0V=aktiv
- Aktion: mit Hilfe von Takt- und Richtungssignal
- Temperaturbereich: 0 bis +45 GradC
- Das Netzteil sollte ein Ladekondensator von mindestens 10000uF besitzen.
- Anschlussart: über Schraubklemmen
- Gewicht: ca. 120g mit Kühlkörper
- Größe: (130 * 50 * 21) mm
|
